智能馬桶水泵的核心技術解析
內容提示：智能馬桶水泵的控制邏輯是實現精準流量調節的關鍵，智能馬桶領域中 90% 以上采用 PWM（脈沖寬度調制）調速技術。通過改變脈沖信號的占空比，可線性調節電機轉速，實現流量的無級
隨著科技的發展，智能馬桶逐漸走進千家萬戶，成為提升生活品質的重要衛浴產品。在智能馬桶的眾多部件中，直流無刷水泵扮演著核心角色，其性能直接影響著智能馬桶的使用體驗。本文將深入解析直流無刷水泵在智能馬桶中的核心技術。
無刷電機結構解析
直流無刷水泵的核心優勢源于其電機采用的電子換向技術（無刷直流電機技術），通過霍爾傳感器實時檢測轉子位置，由控制器精準控制繞組電流換向，徹底摒棄了傳統有刷電機的電刷與換向器結構。這一技術革新從根本上解決了有刷電機因機械接觸導致的磨損、火花與噪音問題，使電機壽命延長至傳統產品的 3 倍以上。
在泵體結構設計上，部分高端產品會結合磁驅密封技術，利用永磁體的磁力耦合傳遞動力，實現泵腔與電機的完全隔離，配合陶瓷軸芯的高硬度（HV1200 以上）與耐腐蝕性，確保在長期潮濕環境中穩定運行。深鵬科技研發的智能馬桶專用水泵部分便采用這種復合結構，在 5000 小時連續運行測試中，流量衰減率控制在 5% 以內，遠優于行業平均水平。
與傳統有刷電機相比，直流無刷水泵能效提升顯著，節能達 30% 以上。有刷電機因電刷摩擦損耗，效率通常低于 60%，而無刷電機通過電子換向優化，效率可穩定在 85%-90% 區間。
水泵控制邏輯解析
水泵的控制邏輯是實現精準流量調節的關鍵，智能馬桶領域中 90% 以上采用 PWM（脈沖寬度調制）調速技術。通過改變脈沖信號的占空比，可線性調節電機轉速，實現流量的無級控制。例如在臀洗功能中，系統輸出 15% 占空比的 PWM 信號，將流量穩定在 1.5L/min；切換至沖刷模式時，占空比瞬間提升至 80%，流量可達 18L/min，響應時間小于 0.3 秒。
相較于 0-5V 模擬信號調速，PWM 技術在智能馬桶中更具優勢：抗干擾能力強，可適應潮濕環境下的電磁干擾；控制精度高，流量誤差可控制在 ±3% 以內；且與馬桶主控板的數字信號接口兼容性更佳，無需額外的數模轉換模塊。
水路設計方案與應用案例
智能馬桶的水路系統設計中，水泵配置主要有以下三套方案：

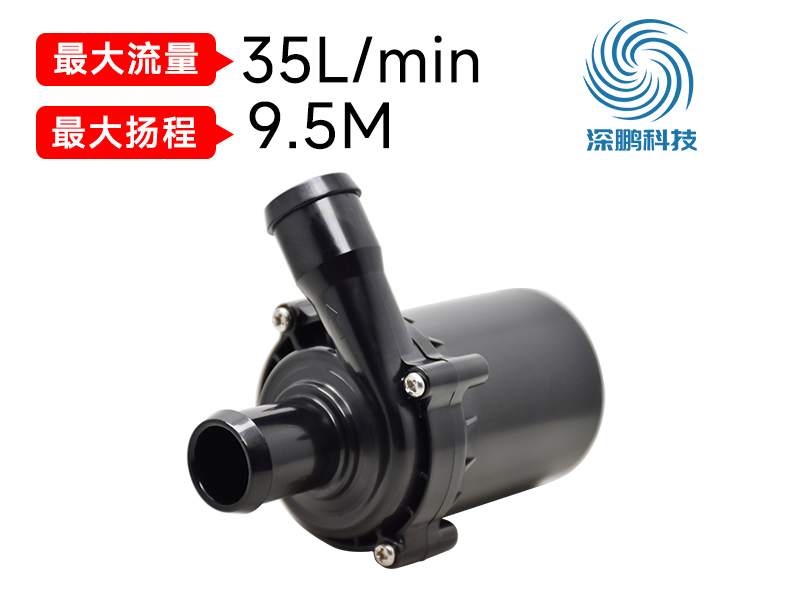

1. 大流量單泵方案：深鵬科技主推的 P6099 系列和 P5053 大流量水泵是該方案的代表產品。P6099 系列能應對稍大的管阻，保證在復雜水路環境下依然有穩定的大流量輸出；P5053 大流量水泵則憑借出色的流量性能，可滿足對沖刷力度和效率有較高要求的智能馬桶，為其提供強勁的水流動力。
2. 調速單泵 + 切換閥方案：深鵬科技的 P5039 系列以及 P5051+PWM 組合是該方案的主推產品。通過 PWM 調速技術，可實現水泵流量的精準調節，再配合切換閥實現水路的切換，兼顧了流量調節的靈活性和水路切換的便捷性，能很好地滿足不同功能對水流的需求。
3. 上沖小泵 + 主沖中泵方案：深鵬科技的 P4007 系列（小泵）和 P5051 系列（中泵）是該方案的理想選擇。P4007 系列小泵專為上沖功能設計，能提供穩定且合適的小流量水流，保障婦洗、臀洗等功能的舒適體驗；P5051 系列中泵則專注于主沖功能，以適中的流量和壓力，確保馬桶的正常排污。
在 “0 水壓沖水” 功能實現上，深鵬科技水泵采用 “預存水 + 即時增壓” 設計：當進水壓力低于 0.05MPa 時，水泵自動進入 Boost 模式，通過 12000rpm 高速運轉將水壓提升至 0.3MPa 以上，配合虹吸管道設計，即使在完全無自來水壓力的老舊小區，也能實現一次沖凈。某頭部品牌搭載該方案的機型，在國家節水認證中達到一級水效，單次沖水量?jī)H 3.8L。
雙水路設計中，單泵系統通過 PWM 調速與電磁閥協同，可在 0.5 秒內完成水路切換；雙泵系統則通過主控板分時控制，實現上沖與下沖的并行操作，例如在排污同時進行噴嘴自潔，提升使用效率。深鵬科技為這些方案提供定制化電機參數，確保與不同品牌的主控系統無縫對接。
綜上所述，直流無刷水泵憑借電子換向技術、PWM 精準控制以及靈活的水路配置方案，成為智能馬桶功能升級的核心動力。深鵬科技深耕該領域十余年，通過持續優化電機效率與系統兼容性，為智能馬桶廠商提供多樣化的解決方案，推動行業向節能化、智能化方向發展。
