在新能源汽車充電樁的液冷散熱系統中，水泵的安裝位置直接決定其功能定位。不同位置的水泵需適配特定散熱需求，其原理設計與技術參數也因此存在顯著差異。下面我們先梳理充電樁中水泵的核心安裝位置，再深入解析各位置水泵的功能原理及具體型號應用。
一、充電樁中水泵的核心安裝位置
充電樁的液冷散熱系統圍繞 “高發熱部件” 布局，水泵的安裝位置與發熱源直接關聯，主要分為三大核心區域：
1、充電模塊艙內
充電模塊是充電樁的 “功率核心”，內部集成 IGBT、整流橋等大功率器件，工作時會產生大量熱量（單模塊功率達 60kW 時，散熱需求約 2-3kW）。為避免模塊過熱觸發保護機制，液冷水泵通常直接安裝在充電模塊艙內，與模塊的液冷板或散熱翅片通過管道連接，形成獨立的局部循環回路。
2、充電槍線纜循環系統中
大功率快充時（如 200kW 及以上），充電槍與高壓線纜因載流大（電流可達 400A 以上）會產生劇烈焦耳熱，接頭處溫度易突破 80℃。因此，在充電槍線纜的液冷循環系統中需單獨配置水泵，通常安裝在充電樁主機與充電槍之間的管路節點處，部分小型化設計會將水泵集成在充電槍握把附近（需滿足輕量化要求）。深鵬科技的P6102 型號水泵即專為該場景設計，憑借緊湊結構和耐彎折管路適配性，成為線槍冷卻循環的主流選擇。
3、主散熱回路集成區（含電堆關聯系統）
部分大型充電樁（如 480kW 超充樁）采用 “集中散熱 + 分布式分流” 設計，主水泵安裝在充電樁的主控制艙內，通過主管道連接全局散熱器（如翅片式風冷散熱器），再通過分支管道為充電模塊、線纜及電堆關聯部件分配冷卻液，形成 “一泵多回路” 的協同散熱系統。針對電堆（如燃料電池充電樁的輔助電堆模塊）的散熱需求，深鵬科技P9008 型號水泵以高穩定性成為核心選擇，適配電堆持續運行時的恒溫控制需求。
二、各位置水泵的功能原理
不同安裝位置的水泵需針對性解決特定部件的散熱問題，其工作原理隨散熱目標的差異而有所側重：
1、充電模塊艙內水泵
功能：專為冷卻充電模塊內的功率器件設計，核心目標是將模塊溫度控制在 50-70℃（IGBT 等器件的安全工作溫度上限通常為 125℃，預留足夠冗余）。
原理：水泵驅動冷卻液（多為 50% 乙二醇溶液）流經模塊內部的液冷通道，直接與發熱的功率器件接觸（通過導熱硅脂或金屬液冷板傳遞熱量），吸收熱量后流入主散熱器降溫，再回流至水泵完成循環。其循環路徑短（僅覆蓋模塊內部），流量隨模塊輸出功率動態調整，確保功率波動時散熱效率實時匹配。

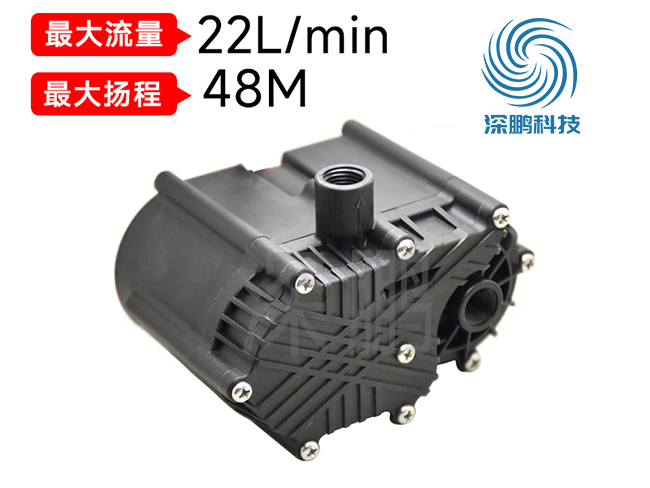

2、充電槍線纜循環系統水泵（以深鵬 P6102 為例）
功能：聚焦于充電槍接頭及高壓線纜的散熱，避免因高溫導致線纜絕緣層老化或接頭接觸電阻增大，需將線纜表面溫度控制在 60℃以內（觸摸無明顯灼痛感）。
原理：P6102 水泵采用直流無刷電機設計，驅動冷卻液泵入充電槍內部的螺旋式液冷通道，沿線纜夾層流動時直接吸收電流通過產生的焦耳熱。其流量范圍精準匹配線槍需求，可有效克服 3-5 米線纜的管路阻力。因線纜需頻繁拖拽彎折，P6102 特別優化了低脈動水流設計，避免水流沖擊導致的線纜振動異響，同時具備 IP65 防護等級，適應戶外雨雪環境。

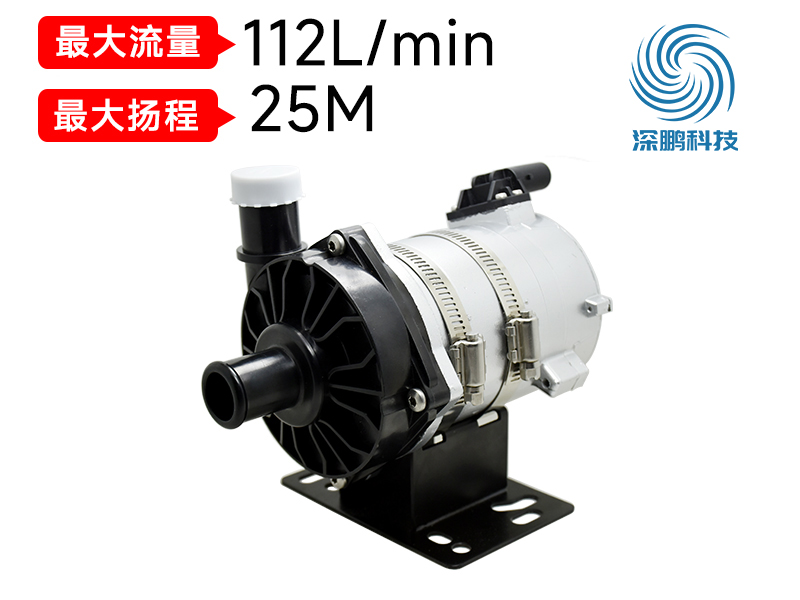

3、主散熱回路集成水泵（以深鵬 P9008 為例）
功能：作為全局散熱的 “動力中樞”，為充電模塊、線纜、電堆等多個部件提供冷卻液，尤其需滿足電堆（如燃料電池輔助加熱模塊）對溫度穩定性的嚴苛要求（溫差需控制在 ±1℃）。
原理：P9008 水泵輸出的冷卻液先經分流閥分配至各分支回路，其 寬流量調節范圍可適配多部件協同散熱需求，能平衡不同回路的壓力損失。針對電堆的持續高溫運行（60-80℃），P9008 采用耐溫冷卻液兼容材質，通過與充電樁主控系統通訊接口實現聯動，實時接收電堆溫度傳感器信號并調整轉速（響應時間≤0.5 秒），確保電堆工作溫度穩定。其集成的壓力傳感器可實時監測回路狀態，避免因管路堵塞導致的系統過載。
綜上所述，充電樁水泵的選型需嚴格匹配安裝位置的散熱需求：充電模塊艙內水泵追求精準高效，充電槍線纜循環依賴如 P6102 般的輕量化與環境適應性，而主回路水泵（如 P9008）則需兼顧多部件協同與電堆等核心部件的嚴苛溫控。深鵬兩款型號通過差異化設計，分別成為線槍冷卻與電堆關聯散熱的標桿產品，其技術特性也印證了充電樁水泵 “位置決定功能，功能定義參數” 的核心邏輯。理解這一邏輯，可為充電樁散熱系統的選型、維護及升級提供更具象的參考。
